VD Březová

zdroj: materiály POH s.p.

Tok

Teplá

Říční km

8,21

hydrologické pořadí

1-13-02-021

Výstavba

1931 - 1935

Vlastník (správce) VD

Povodí Ohře s.p.

Správce vodního toku

Povodí Ohře s.p.

Správce povodí

Povodí Ohře s.p.

Obec

Březová

Kraj

Karlovarský

brezova brezova00001 brezova00003

Vodní dílo je součástí vodohospodářské soustavy Stanovice – Březová. Vodohospodářskou soustavu Stanovice – Březová tvoří VD Stanovice, ČS Teplička, jez Teplička a VD Březová.

Účel a kapacita

Hlavním účelem nádrže je ochrana města Karlovy Vary před povodněmi, zajištění minimálního průtoku v profilu limnigrafu Březová-odtok a zajištění periodických proplachů koryta pod hrází.
Vedlejším účelem nádrže je výroba elektrické energie, regulovaný chov pstruhových ryb, nadlepšování průtoků pod hrází VD Březová pro pořádání kanoistických závodů a výkon rybářského práva.

Minimální průtok pod hrází /MQ/*

220 l/s

Neškodný průtok pod vodním dílem /Oneš/**

90 m3/s

* v profilu limnigrafu Březová-odtok
** neškodný průtok v toku Teplá pod VD Březová je vztažen 90 m3/s v profilu limnigrafu na toku Teplá „Jánský most“, resp. „Thermal“.

Hydrologické údaje

Teplá – profil VD Březová

Plocha povodí /A/

294,2 km2

Průměrná dlouhodobá roční hodnota srážek

/Pa/ 685 mm

Průměrná dlouhodobá roční hodnota průtoku

/Qa/ 2490 l/s

Průměrný 355denní průtok*** /Q355d/

230 l/s

Stoletý (maximální) průtok /Q100/

140 m3/s

Teplá – profil ústí do Ohře

Plocha povodí /A/

407,5 km2

Stoletý (maximální) průtok /Q100/

179 m3/s

*** průtok, který je dosažen nebo překročen 355 dní v roce

Technické parametry

Vzdouvací objekt – hráz

přímá, betonová, gravitační kóta koruny hráze

433,95 m n. m.

délka koruny hráze

228,8 m

šířka koruny hráze

8,4 m

max. výška hráze nad terénem

24,95 m

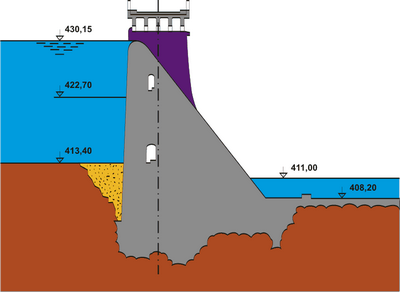

brezova_rez_01

Výpustná zařízení
spodní výpusti

průměr spodní levé výpusti

DN 2100

průměr spodních pravých výpust

2 × DN 1500

délka spodní výpusti levé

19,30 m

kapacita spodní výpusti levé DN 2100 při hladině zásobního prostoru

47,06 m3/s

délka spodních výpustí pravých

20,05 m

kapacita spodních výpustí pravých DN 1500 při hladině zásobního prostoru

2 × 23,50 m3/s

bezpečnostní přeliv

nehrazený, přímý, korunový s přelivnou plochou o pěti přelivných polích



celková šířka přelivu (délka přelivné hrany)

66 m

kóta koruny přelivu (přepadové hrany)

430,15 m n. m.

celková kapacita přelivu při max. hladině v nádrži

179,8 m3/s

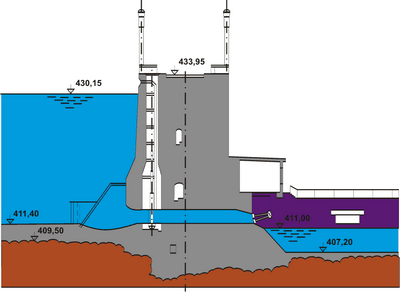

brezova_rez_prelivem_02

malá vodní elektrárna /MVE/

Soustrojí č. 1, 2



Francisova turbína

2 × F30H (ČKD Blansko)

max. spád

20,0 m

max. hltnost

1,3 m3/s

max. výkon turbíny

216 kW

generátor

2 × Siem. Drásov AP 355 M - 10 GE

instalovaný výkon

130 kW





Soustrojí č. 3



turbína

čerpadlo Sigma – 400 QVC 350 LN F/2

max. spád

20,0 m

max. hltnost

0,250 m3/s

max. výkon turbíny

42 kW

generátor

MEZ Frenštát 1F 225 M - 06

instalovaný výkon

30 kW

Nádrž

kóta dna nádrže

409,40 m n. m.

hladina mrtvého prostoru

411,40 m n. m.

hladina stálého nadržení

422,70 m n. m.

hladina zásobního prostoru

424,50 m n. m.

hladina ovladatelného ochranného prostoru

430,15 m n. m.

hladina ovladatelného prostoru

430,15 m n. m.

hladina neovladatelného ochranného prostoru

431,40 m n. m.

maximální hladina

431,40 m n. m.

mrtvý prostor

8,60 tis. m3

prostor stálého nadržení

1,046 mil. m3

zásobní prostor

0,518 mil. m3

ovladatelný ochranný prostor

3,134 mil. m3

ovladatelný prostor

4,698 mil. m3

neovladatelný ochranný prostor

0,989 mil. m3

celkový prostor

5,687 mil. m3
celková zatopená plocha

76,80 ha

Protipovodňová ochrana

Vodní dílo Březová zajišťuje společně s VD Stanovice 100letou ochranu města Karlovy Vary před povodněmi nad průtokem 90 m3/s pro povodňovou vlnu ze souboru ročních maxim, letní i zimní povodňovou vlnu. VD Březová sníží při plném zásobním prostoru kulminační průtok 100leté letní povodňové vlny z hodnoty 140 m3/s na 67 m3/s. Hladina v nádrži přitom dosáhne kóty 430,79 m n. m. Zimní 100letou povodňovou vlnu sníží z hodnoty 103 m3/s na 77 m3/s. Hladina v nádrži přitom dosáhne kóty 429,94 m n. m.
