Základní technické údaje

VD Mariánské Lázně

zdroj: materiály POH s.p.

Tok	Úšovický (Kamenný) potok
Říční km	8,2
hydrologické pořadí	1-10-01-060
Uvedení do provozu	1896
Vlastník (správce) VD	Povodí Ohře s.p.
Správce vodního toku	Povodí Ohře s.p.
Správce povodí	Povodí Ohře s.p.
Obec	Mariánské Lázně
Kraj	Karlovarský

marianky_06 marianky_04 marianky_05

Vodní dílo je nedílnou součástí vodohospodářské soustavy Podhora – Mariánské Lázně. VD Mariánskě Lázně je vodárenskou nádrží se stanoveným ochranným pásmem. Hráz přehrady není volně přístupná a také prostor v blízkosti vodní nádrže je trvale uzavřen i pro pěší. Vjezd a vstup do ochranného pásma I. stupně je pro veřejnost zakázán!

Účel a kapacita

Hlavním účelem VD Mariánské Lázně je akumulace vody pro zásobení města Mariánské Lázně a jeho okolí pitnou vodou v rámci vodohospodářské soustavy Podhora – Mariánské Lázně.
Vedlejším účelem je částečná ochrana území pod hrází vodního díla před povodněmi.

Maximální dlouhodobý možný odběr vody /Omax/	99 l/s
– hodnota bez převodu vody z VD Podhora – ČS Podhora	35 l/s
– hodnota bez převodu vody z jiného povodí	25 l/s
Minimální průtok pod hrází /MQ/*	nezachováván
Neškodný průtok pod vodním dílem /Oneš/	1 m3/s

* v profilu pod přehradním tělesem

Hydrologické údaje

Úšovický potok (Kamenný)

Plocha povodí /A/	3,56 km2
Průměrná dlouhodobá roční hodnota srážek /Pa/	817 mm
Průměrná dlouhodobá roční hodnota průtoku /Qa/	41 l/s
Průměrný 355denní průtok** /Q355d/	6 l/s
Stoletý (maximální) průtok /Q100/	11,4 m3/s

** průtok, který je dosažen nebo překročen 355 dní v roce

Technické parametry

Vzdouvací objekt – hráz

tížná, zděná (Inzeho typu) s přísypem návodního i vzdušného líce, vyklenutá proti vodě
kóta koruny hráze	732,53 m n. m.
délka koruny hráze	116 m
šířka koruny hráze (zděná část / sypaná část)	3,5/19,5 m
max. výška hráze nad terénem	15,58 m

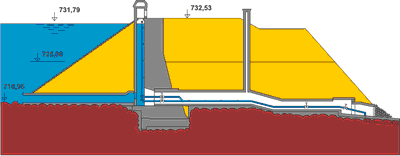

marianky_02

Výpustná zařízení
spodní výpusti

průměr spodních výpustí	DN 250
kapacita spodních výpustí při hladině zásobního prostoru	0,242 m3/s

bezpečnostní přeliv

boční, nehrazený s hydraulicky tvarovanou přelivnou plochou
celková délka přepadové hrany	18 m
kóta přepadové hrany	731,79 m n. m.
celková kapacita přelivu při max. hladině v nádrži	9,85 m3/s

odběrný objekt

vtok do odběrného potrubí je etážový	2 větve
průměr odběrného potrubí	DN 500
délka odběrného potrubí od vtoku k spojovací šachtě	33 m

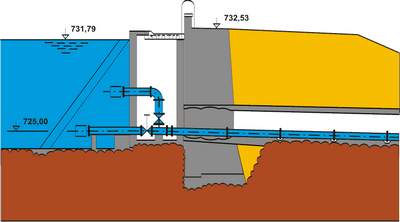

marianky_03

zařízení pro posílení přirozených přítoků do nádrže

přečerpávání vody z VD Podhora prostřednictvím ČS Podhora potrubím DN 400 s rozstřikovacími tryskami

Nádrž

kóta dna nádrže	716,95 m n. m.
hladina mrtvého prostoru	717,83 m n. m.
hladina stálého nadržení	725,00 m n. m.
hladina zásobního prostoru	731,79 m n. m.
hladina ovladatelného ochranného prostoru	731,79 m n. m.
hladina ovladatelného prostoru	731,79 m n. m.
hladina neovladatelného ochranného prostoru	732,20 m n. m.
maximální hladina	732,20 m n. m.
mrtvý prostor	0,0005 m n. m.
prostor stálého nadržení	0,049 mil. m3
zásobní prostor	0,211 mil. m3
ovladatelný ochranný prostor	- mil. m3
ovladatelný prostor	0,259 mil. m3
neovladatelný ochranný prostor	0,018 mil. m3
celkový prostor	0,278 mil. m3
celková zatopená plocha	4,29 ha

Protipovodňová ochrana

VD Mariánské Lázně sníží svým retenčním účinkem při plném zásobním prostoru kulminační průtok 100leté povodňové vlny z hodnoty 11,4 m3/s na hodnotu 8,8 m3/s. Hladina v nádrži přitom dosáhne kóty 732,18 m n. m.
