Základní technické údaje

VD Podhora

zdroj: materiály POH s.p.

Tok	Teplá
Říční km	55,2
hydrologické pořadí	1-13-02-001
Výstavba	1952–1956
Vlastník (správce) VD	Povodí Ohře s.p.
Správce vodního toku	Povodí Ohře s.p.
Správce povodí	Povodí Ohře s.p.
Obec	Ovesné Kladruby, Teplá
Kraj	Karlovarský

podhora_06 podhora_01 podhora_05

Vodní dílo je nedílnou součástí vodohospodářské soustavy Podhora – Mariánské Lázně. VD Podhora je vodárenskou nádrží se stanoveným ochranným pásmem. Hráz přehrady není volně přístupná a také prostor v blízkosti vodní nádrže je trvale uzavřen i pro pěší.

Účel a kapacita

Účelem VD Podhora je především akumulace vody pro zásobení města Mariánské Lázně a jeho okolí pitnou vodou, akumulace vody pro zemědělství, zajišťování minimálního průtoku v profilu limnigrafu Podhora-odtok. Dalším účelem je částečná ochrana území pod hrází vodního díla před povodněmi.

Maximální dlouhodobý možný odběr vody /Omax/	131 l/s
Minimální průtok pod hrází /MQ/*	27 l/s
Neškodný průtok pod vodním dílem /Oneš/	4,5 m3/s

* v profilu limnigrafu Podhora-odtok

Hydrologické údaje

Teplá

Plocha povodí /A/	19,65 km2
Průměrná dlouhodobá roční hodnota srážek /Pa/	762 mm
Průměrná dlouhodobá roční hodnota průtoku /Qa/	282 l/s
Průměrný 355denní průtok** /Q355d/	27 l/s
Stoletý (maximální) průtok /Q100/	27,7 m3/s

** průtok, který je dosažen nebo překročen 355 dní v roce

Technické parametry

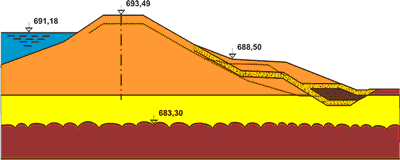

Vzdouvací objekt – hráz

přímá, zemní, sypaná, homogenní
kóta koruny hráze	693,49 m n. m.
délka koruny hráze	280 m
šířka koruny hráze	4,4 m
max. výška hráze nad terénem	10,18 m

podhora_02

Výpustná zařízení
spodní výpusti

průměr spodních výpustí	2 × DN 500
kapacita spodních výpustí při hladině zásobního prostoru	2 × 1,47 m3/s

bezpečnostní přeliv

nehrazený, přímý, korunový
celková délka přelivné hrany	20 m
kóta přepadové hrany	691,18 m n. m.
celková kapacita přelivu při max. hladině v nádrži	30,5 m3/s

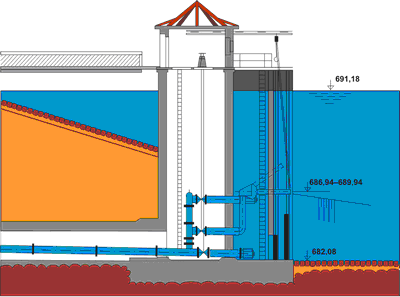

odběrný objekt, štola, sdružený s výpustným

průměr potrubí pro vodárenský odběr	2 × DN 350
celková délka průchodné štoly spodních výpustí	23 m

podhora_03

Nádrž

kóta dna nádrže	683,31 m n. m.
hladina stálého nadržení	686,70 m n. m.
hladina zásobního prostoru	691,18 m n. m.
hladina ovladatelného ochranného prostoru	691,18 m n. m.
hladina ovladatelného prostoru	691,18 m n. m.
hladina neovladatelného ochranného prostoru	692,17 m n. m.
maximální hladina	692,17 m n. m.
prostor stálého nadržení	0,119 mil. m3
zásobní prostor	2,041 mil. m3
ovladatelný ochranný prostor	- mil. m3
ovladatelný prostor	2,160 mil. m3
neovladatelný ochranný prostor	0,872 mil. m3
celkový prostor	3,032 mil. m3
celková zatopená plocha	95,02 ha

Čerpací stanice

Pod hrází VD Podhora jsou situovány objekty staré i nové čerpací stanice

Stará čerpací stanice (ČS) Podhora

K ČS je voda přiváděna odbočkou z rozdělovací komory potrubím DN 100.
čerpadlo (1 × rezerva)	2 × VA 2A / 4
kapacita čerpadla	4,2 l/s
elektromotor	AP 112M - 2S
výkon	4 kW
Výstavba "staré ČS" probíhala současně s výstavbou VD Podhora	1952–1956

Nová čerpací stanice (ČS) Podhora

K ČS je voda přiváděna ze šachty vzdušních uzávěrů spodních výpustí potrubím DN 400.
V ČS jsou instalována dvě hlavní čerpadla a jedno doplňující.

Výtlaky za hlavními čerpadly jsou z potrubí DN 300.
Výtlak za doplňujícím čerpadlem je z potrubí DN 150.

Výtlačné potrubí je opatřeno větrníkem o obsahu 10 m3. Jednotlivé výtlaky od čerpadel jsou napojeny na výtlačný řad, který je propojen v armaturní komoře přerušovacího vodojemu (objem 20 m3) s gravitačním řadem. Vyústění gravitačního řadu do nádrže Mariánské Lázně je provedena rozstřikem. Před vyústěním do nádrže je provedena odbočka DN 350 pro přímé napojení do úpravny vody (ÚV) Mariánské Lázně.

hlavní čerpadlo	2 × 200 - CVE - 400 - 30 / 6
kapacita čerpadla	75 l/s
max. výtlačná výška	117 m
elektromotor	3 AFP 315 M 06
štítkový výkon	132 kW
doplňující čerpadlo	CS 150 A/3
kapacita čerpadla	40 l/s
max. výtlačná výška	87 m
celková délka řadu	9397 m
celková délka výtlačného řadu	7977 m
Výstavba	1974–1982

Protipovodňová ochrana

VD Podhora sníží svým retenčním účinkem při plném zásobním prostoru kulminační průtok 100leté povodňové vlny z hodnoty 27,7 m3/s na hodnotu 13,6, resp. 15,0 m3/s dle manipulace na VD. Hladina v nádrži přitom dosáhne kóty 691,76, resp. 691,72 m n. m.
